產品介紹:

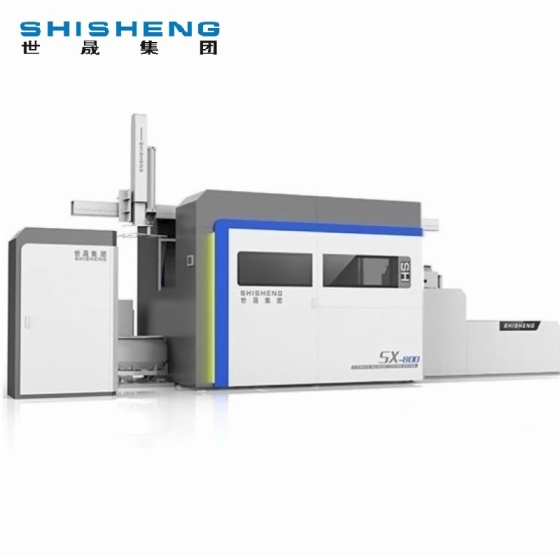

SX800全自動重載型機械手達克羅涂覆機的設計和制造基于使用達克羅涂層金屬防腐涂液對金屬工件進行表面涂覆工作,由浸槽(SUS304)、甩干機構(不帶傾斜)、槽體、槽蓋、涂液攪拌裝置、涂液回收裝置、涂液溫度調節系統、工件回轉輸送系統(升降采用油缸)、涂液攪拌控制系統和料筐、小車翻轉上料裝置、伸縮式網帶輸送機、稱重系統、機械手籃筐運載系統及籃筐轉下料裝置。

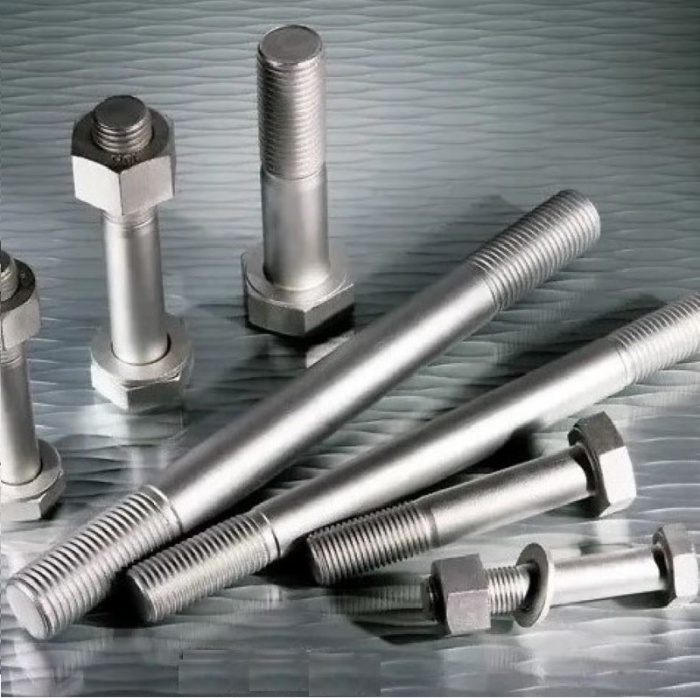

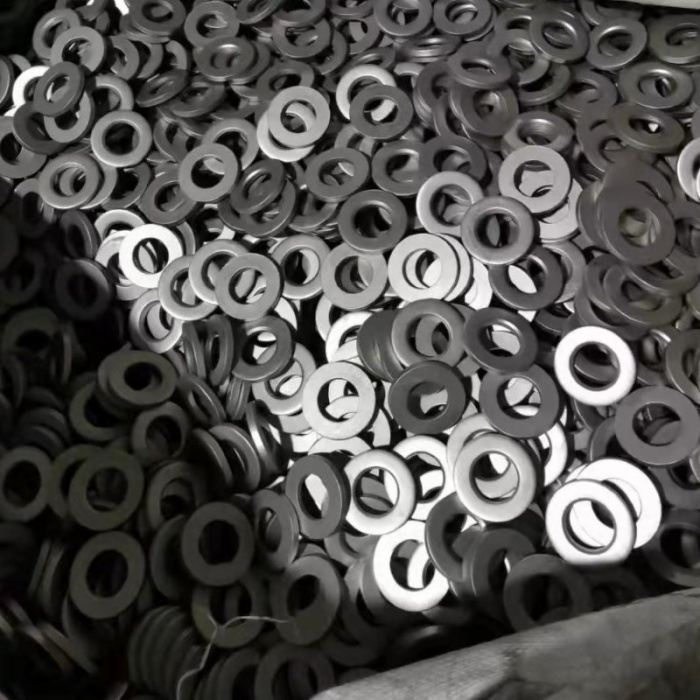

適用范圍:本款達克羅設備適用于緊固件、標準件、沖壓件等需要做防腐涂層的金屬工件。需要做達克羅涂層、鋅鋁涂層、合金涂層、電鍍后封閉涂層等工藝。
產品優點:
在汲取半自動涂覆機工藝優點的同時,SX800全自動重載型機械手達克羅涂覆機改進并創新控制系統,實現作業過程全由機械控制。高效、穩定、大大減少人工。
工件范圍:標準件、沖壓件、客戶端指定件
節拍時間:2分30秒/籃(可調)
裝載量:250公斤/籃
產能(理論):6噸/小時(一涂一烘)
產品質量要求:二涂二烘或三涂三烘達克羅,涂覆厚度6~10μm
結構組成:
機械手自動作業
自動稱重
自動上料
翻轉卸件裝置
可傾斜系統
恒溫系統
重要部件:
離心電機:德國西門子
電氣系統:法國施耐德
冷水機:安格斯
電氣控制:西門子
技術參數:
技術參數/型號Technical parameters / model number | |
籃筐直徑Basket diameter | Φ800mm |
工件籃裝載量Workpiece basket capacity | 250KG |
離心速度Centrifuge speed | 100~350r/min |
涂液裝載量Loading capacity of coating liquid | 300~340L |
冷水機功率Chiller power | 3HP |
總功率Total power | 20KW |
