產品介紹

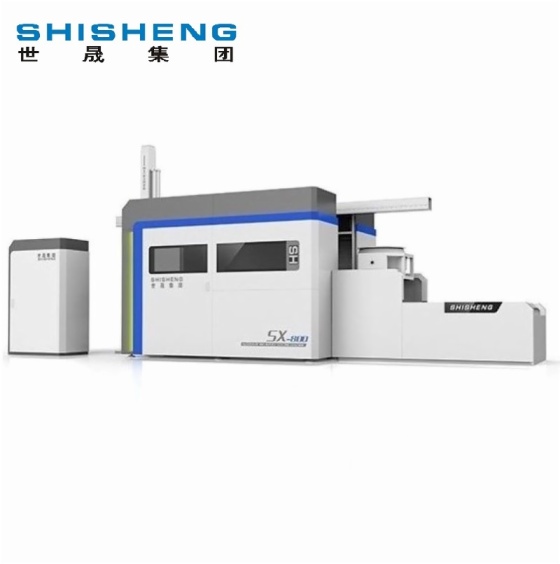

SX800全自動可傾斜機械手達克羅涂覆生產線的設計和制造,是基于使用達克羅涂層金屬防腐涂液對金屬工件進行表面涂覆工作,由浸槽(SUS304)、甩干機構(可傾斜)、槽體、槽蓋、涂液攪拌裝置、涂液回收裝置、涂液溫度調節系統、工件回轉輸送系統(升降采用油缸)、涂液攪拌控制系統和料筐、小車翻轉上料裝置、伸縮式網帶輸送機、稱重系統、機械手籃筐運載系統及籃筐轉下料裝置。

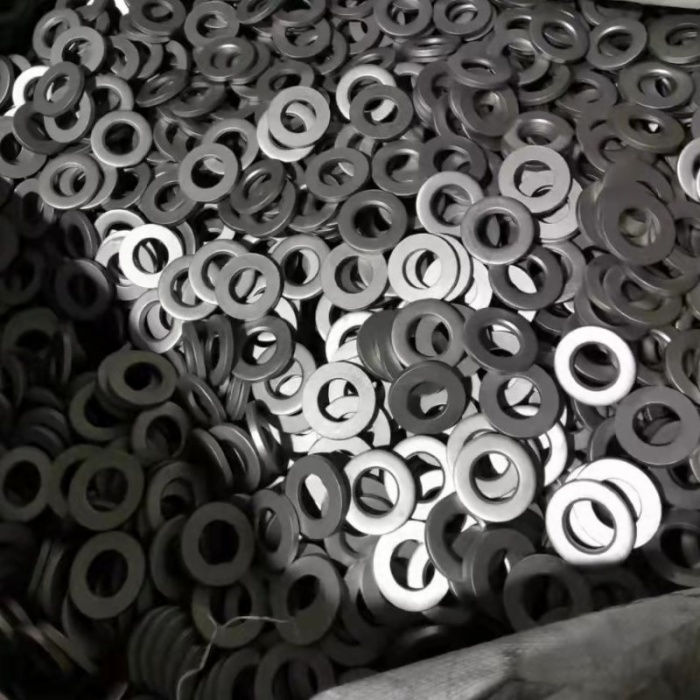

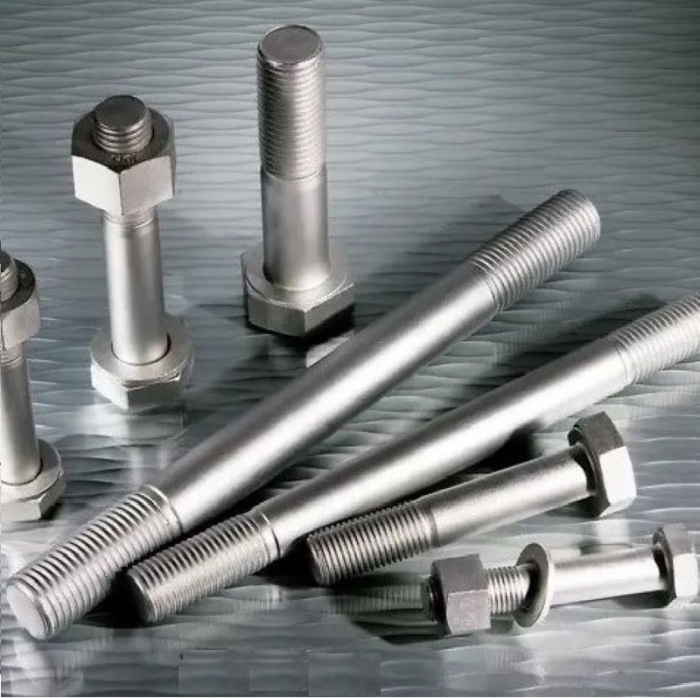

本款達克羅設備適用于:緊固件、標準件、沖壓件等金屬需要做防腐涂層的金屬工件。需要做達克羅涂層、鋅鋁涂層、合金涂層、電鍍后封閉涂層等工藝。
產品優點:
在汲取半自動涂覆機工藝優點的同時,SX800全自動可傾斜機械手達克羅涂覆生產線改進并創新控制系統,實現作業過程全由機械控制??蓛A斜式設計,使得異形件、內六角等工件能夠均勻的涂覆,無死角、無積液,從而達到高效、高穩定性,大大減少人工。
工件范圍:標準件、沖壓件、客戶端指定件
節拍時間:3分30秒/籃(可調)
裝載量: 100公斤/籃(雙籃操作)
產能(理論): 4噸/小時(一涂一烘)
產品質量要求: 二涂二烘或三涂三烘達克羅,涂覆厚度6~10μm
結構組成:
機械手自動作業
自動稱重
自動上料
翻轉卸件裝置
可傾斜系統
恒溫系統
重要部件:
離心電機:德國西門子
電氣系統:法國施耐德
冷水機: 安格斯
電氣控制:西門子
技術參數:
技術參數/型號Technical parameters / model number | |
籃筐直徑Basket diameter | Φ800 |
工件籃額定裝載量Workpiece basket rated capacity | 100KG |
離心速度Centrifugal speed | 100-350r/min |
涂液裝載量Loading capacity of coating liquid | 280~320L |
冷水機功率Chiller power | 3HP |
總功率Total power | 15KW |
