產品介紹

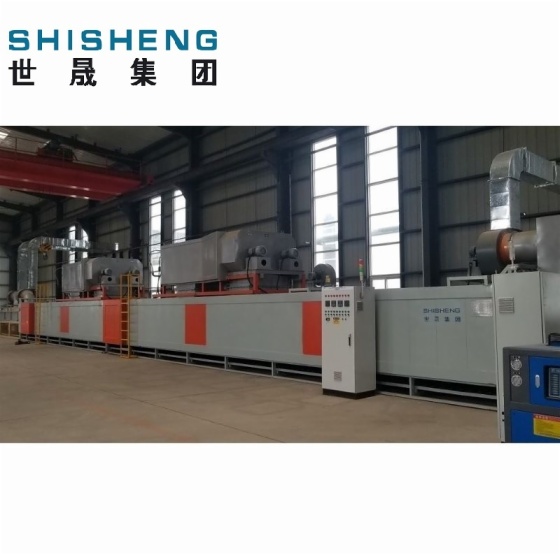

SL2400燃氣式網帶固化爐是世晟研發團隊與表面防腐處理研究機構和研發人員合作開發的,具有較好的保溫工藝及熱能控制設計創新,推出了全新的熱風循環系統,帶來完美爐溫曲線及均勻分布,有效提高產能,節約成本,讓設備更為環保節能。且為了順應達克羅涂覆行業快速增長的趨勢,通過世晟集團專業化的團隊和高新的設備,以及較好的工件固化系統解決方案和優質的服務,為您的產品保駕護航。
行業應用:達克羅涂層、鋅鋁涂層、合金涂層、電鍍后封閉涂層
組成部分

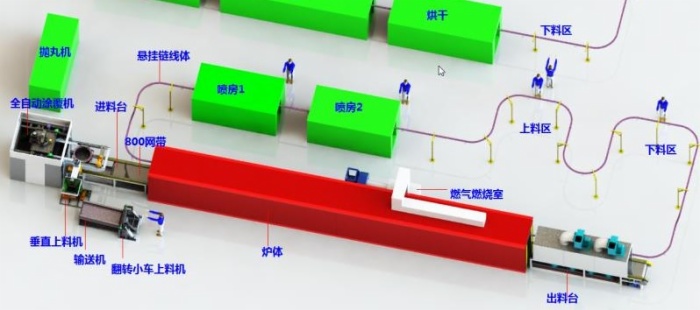

燃氣網帶固化爐主要由進料段、燒結爐(預烘區、燒結區)、出料段、強冷系統、熱風發生爐、網帶傳動機構、電氣控制系統組成。
燃燒系統
采用日本正英DCM高速燃氣燒咀分別安裝在爐體上部的燃燒室內,該燒咀噴火角度大,火焰長,燃燒完全充分、調節比大,便于調節和控制,并且有自動點火。自動調節火焰監測和熄火保護全套功能。
產品優點
- 智能化操作,模塊化設計,精確溫控
- 絕好的保溫工藝,帶來更好的節能環保,實現綠色生產
- 選擇高效燃燒機,完全燃燒,實現零排放
- 遵循空氣熱動力學原理,設計爐內結構及送風設計
工藝流程
上件→干燥(預熱)→高溫固化→冷卻和下件
爐溫曲線圖
技術數據
技術參數/型號Technical parameters / model number | |
調節范圍(可調)Adjusting range(adjustable) | 100~400℃ |
升溫時間(升溫至320℃)Temperature rise time(up to 320℃) | ≥50min |
運行速度Running speed | V=0.2~1m/min,無級可調(Stepless adjustable) |
網帶承重Mesh belt load bearing | 200kg/m2 |
網帶寬度(可選)Mesh belt width(optional) | 1200mm |
最大工件高度Maximum workpiece height | 400mm |
驅動裝置功率Drive power | 5.5kw |
溫控精度Temperature control precision | ±2℃ |
燃燒器效率Burner efficiency | 400000Kca/H |
平衡耗氣量Average air consumption | 40m3/H(大火big fire) |
燃燒器品牌Burner brand | 正英(可選配)Shoei(optional) |
能源類型Energy type | 氣(電)Gas(Electric) |
爐體長度Length of the furnace body | 24m(46000mm*2250mm*3500mm/Lenght*Width*Height) |
備注:
1、具體施工操作及設備調整維護方法可由我公司技術工程師現場指導。
2、安全健康防護,請參閱我公司的說明書。
